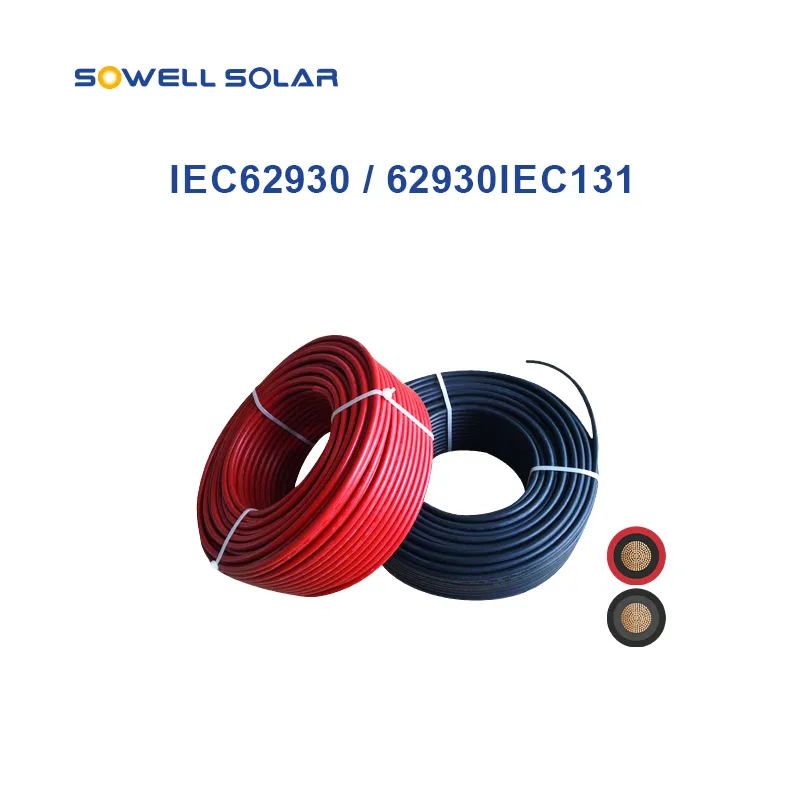

Il cavo solare 62930 IEC131 è compatibile con la maggior parte dei componenti fotovoltaici con tensione fino a 1500 V CC, comprese scatole di giunzione e connettori fotovoltaici, garantendo una trasmissione di potenza sicura, stabile ed efficiente in un'ampia gamma di installazioni fotovoltaiche.
62930 CEI 131
1×**mm²
1500 V CC
Senza alogeni · Bassa emissione di fumi
TYKJ
Cavo solare fotovoltaico da 1,4 mm²

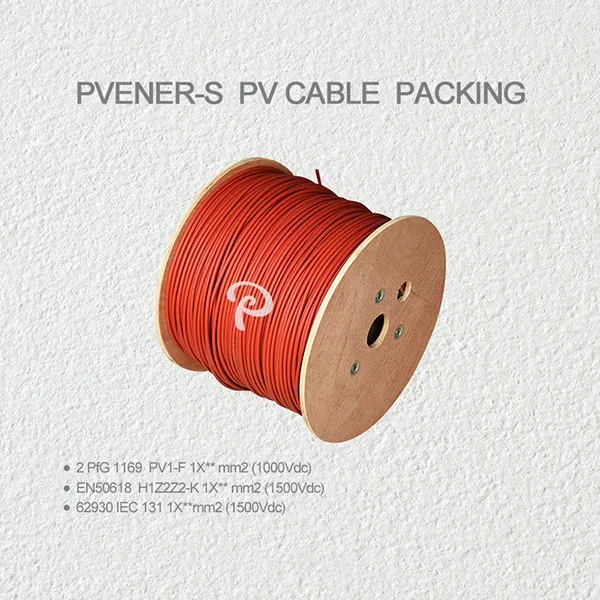

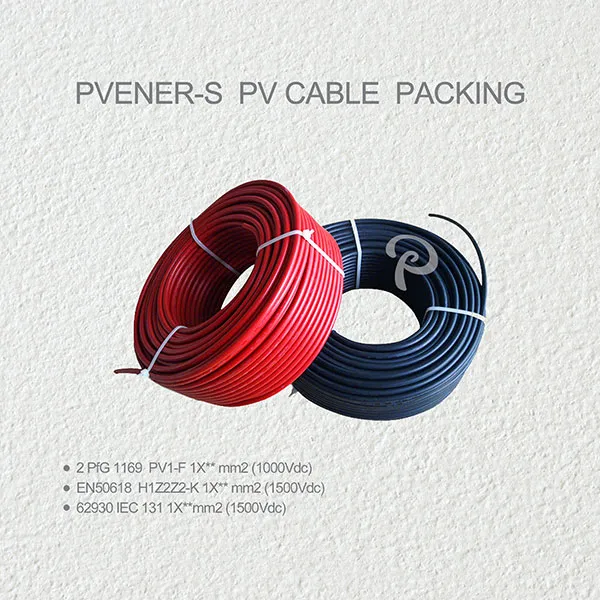

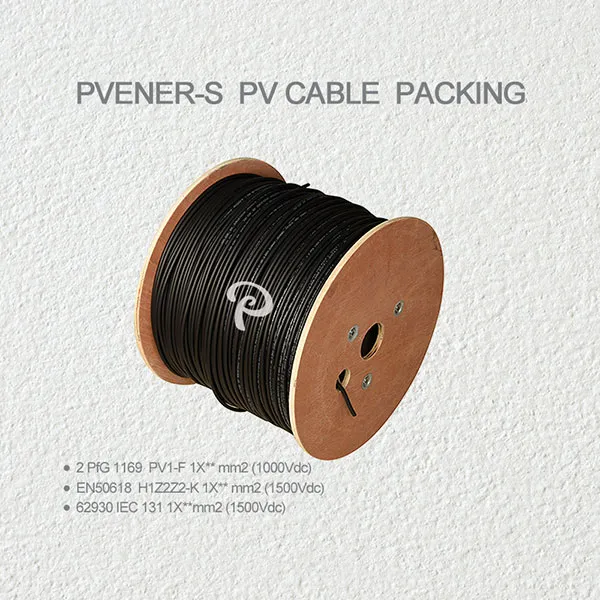

Fornito in rotoli da 100 metri, con 112 rotoli per pallet, oppure in rotoli da 500 metri, con 18 rotoli per pallet.
2.Caricamento del contenitore
Un container standard da 20 piedi può ospitare fino a 20 pallet, garantendo una spedizione globale efficiente.
3.Opzioni flessibili
Lunghezze dei rotoli, dimensioni dei cavi e configurazioni dei pallet personalizzate sono disponibili su richiesta per soddisfare i requisiti del progetto.
| Articolo n. | Prodotto Nome | Modello | Valutato Voltaggio | Croce conduttrice sezione mm2 | Progettazione del filo Numero x Ø mm | Conduttore resistenza Ω/km 20°C | Ø esterno mm | Guaina Colore |
|---|---|---|---|---|---|---|---|---|
| PV-131-15B | Cavo fotovoltaico | 131 | 1500 V CC | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Nero |
| PV-131-15R | Cavo fotovoltaico | 131 | 1500 V CC | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Rosso |
| PV-131-25B | Cavo fotovoltaico | 131 | 1500 V CC | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Nero |
| PV-131-25R | Cavo fotovoltaico | 131 | 1500 V CC | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Rosso |
| PV-131-40B | Cavo fotovoltaico | 131 | 1500 V CC | 1X4.0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Nero |
| PV-131-40R | Cavo fotovoltaico | 131 | 1500 V CC | 1X4.0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Rosso |
| PV-131-60B | Cavo fotovoltaico | 131 | 1500 V CC | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Nero |
| PV-131-60R | Cavo fotovoltaico | 131 | 1500 V CC | 1X6.0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Rosso |
| PV-131-100B | Cavo fotovoltaico | 131 | 1500 V CC | 1X10 | 77/0.4 | 1.95 | 7,3±0,1 mm | Nero |
| PV-131-100R | Cavo fotovoltaico | 131 | 1500 V CC | 1X10 | 77/0.4 | 1.95 | 7,3±0,1 mm | Rosso |
| PV-131-160B | Cavo fotovoltaico | 131 | 1500 V CC | 1X16 | 126/0.4 | 1.24 | 9,3±0,1 mm | Nero |
| PV-131-160R | Cavo fotovoltaico | 131 | 1500 V CC | 1X16 | 126/0.4 | 1.24 | 9,3±0,1 mm | Rosso |
| PV-131-250B | Cavo fotovoltaico | 131 | 1500 V CC | 1X25 | 196/0.4 | 0.795 | 11,2±0,1 mm | Nero |
| PV-131-250R | Cavo fotovoltaico | 131 | 1500 V CC | 1X25 | 196/0.4 | 0.795 | 11,2±0,1 mm | Rosso |
| PV-131-350B | Cavo fotovoltaico | 131 | 1500 V CC | 1X35 | 273/0.4 | 0.565 | 12,6±0,1 mm | Nero |
| PV-131-350R | Cavo fotovoltaico | 131 | 1500 V CC | 1X35 | 273/0,5 | 0.565 | 12,6±0,1 mm | Rosso |
Conduttore
Filo flessibile in rame stagnato, conforme alla norma IEC 60228 Classe 5, che offre eccellente conduttività, resistenza alla corrosione e durata per prestazioni a lungo termine del sistema fotovoltaico.
Isolamento
Poliolefina ignifuga a bassa emissione di fumi e priva di alogeni a 125°C, che fornisce resistenza termica superiore, sicurezza elettrica e protezione ambientale.
Guaina esterna
Realizzato con la stessa poliolefina ignifuga a bassa emissione di fumi e priva di alogeni a 125°C, garantisce resistenza meccanica, resistenza ai raggi UV e prestazioni affidabili all'esterno.
Processo speciale
La tecnologia avanzata di reticolazione del fascio di elettroni (E-beam) migliora la stabilità dell'isolamento, la tolleranza al calore e la longevità complessiva del cavo.
| Progettazione di cavi | |
|---|---|
| Conduttore | Fili in rame stagnato, secondo IEC 60228, Classe 5 |
| Isolamento | Poliolefine ritardanti di fiamma, senza alogeni, a bassa emissione di fumi a 125 ℃ |
| Giacca esterna | Poliolefine ritardanti di fiamma, senza alogeni, a bassa emissione di fumi a 125 ℃ |
| Tecnologia speciale | Reticolato con fascio di elettroni |
| Caratteristiche elettriche | |
| Tensione nominale U0/U | CC 1500 V |
| Intervallo di temperatura | -40℃ fino a +90℃ |
| Massimo. temperatura al conduttore | 120 ℃ |
| minimo raggio di curvatura | 5 x diametro del cavo |
| Standard di settore | IEC62930: 2017 |
| Misura della resistenza del conduttore | CEI 60228:2004 |
| Misura della resistenza di isolamento | CEI 60227-2:1997 |
| Test di tensione sul cavo completato con DC o AC | IEC60245-2:1994 |
| Resistenza a lungo termine dell'isolamento alla corrente continua | IEC62821-2:2015 |
| Resistenza all'ozono | IEC60881-506 |
| Resistenza agli agenti atmosferici/ai raggi UV | IEC62930:-Allegato E |
| Prova di propagazione verticale della fiamma sul cavo completo | IEC60332-1-2 |
| Dimensioni e specifiche possono essere modificate senza preavviso. | |
Con 10 anni di esperienza nella produzione di cavi solari 62930 IEC 131, siamo specializzati nella fornitura di cavi e connettori fotovoltaici affidabili e di alta qualità per progetti in tutto il mondo.
La nostra capacità produttiva giornaliera raggiunge i 200.000 metri di cavi solari e 50.000 set di connettori fotovoltaici, garantendoci la possibilità di soddisfare in modo efficiente sia ordini su piccola che su larga scala.
Tutti i nostri prodotti sono realizzati nel rigoroso rispetto degli standard nazionali e internazionali, con ogni unità accuratamente testata prima di lasciare la fabbrica.
Abbiamo ottenuto le certificazioni TÜV, UL e CE e tutti i relativi rapporti di prova sono disponibili su richiesta.
Non esitate a contattarci se desiderate ricevere certificati o documentazione tecnica.

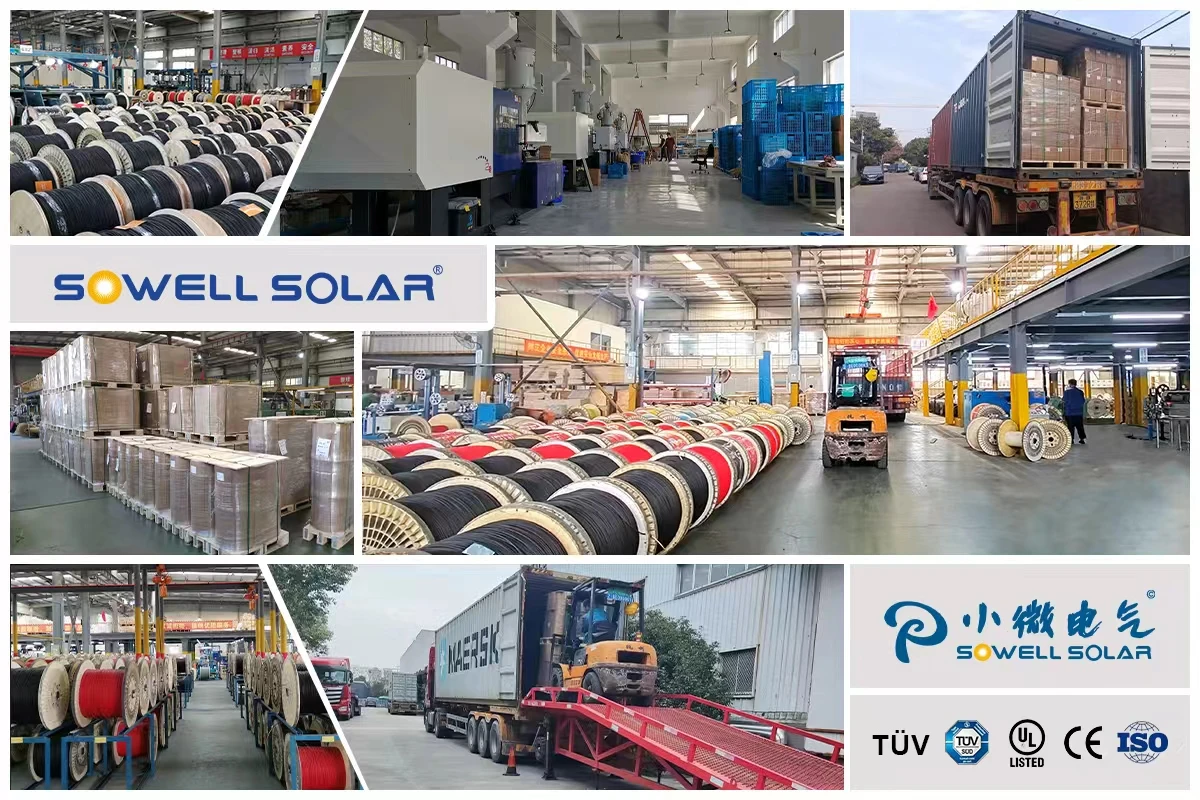

Abbiamo 10 anni di esperienza nella produzione di cavi e connettori fotovoltaici. Possiamo produrre 200.000 metri di cavi fotovoltaici e 50.000 set di connettori fotovoltaici al giorno. Il nostro pallet standardizzato è più adatto per le vendite globali. La nostra fabbrica non dispone solo di 6 linee di produzione di cavi ad alta velocità, ma dispone anche di apparecchiature di reticolazione con irradiazione elettronica, che sono le apparecchiature chiave per controllare la qualità del cavo. La nostra tecnologia avanzata garantisce la produzione di cavi di alta qualità.
