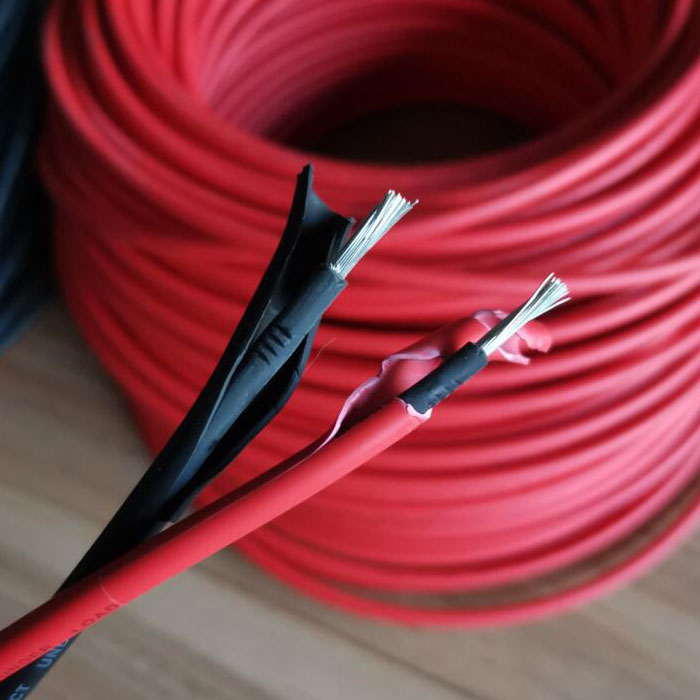

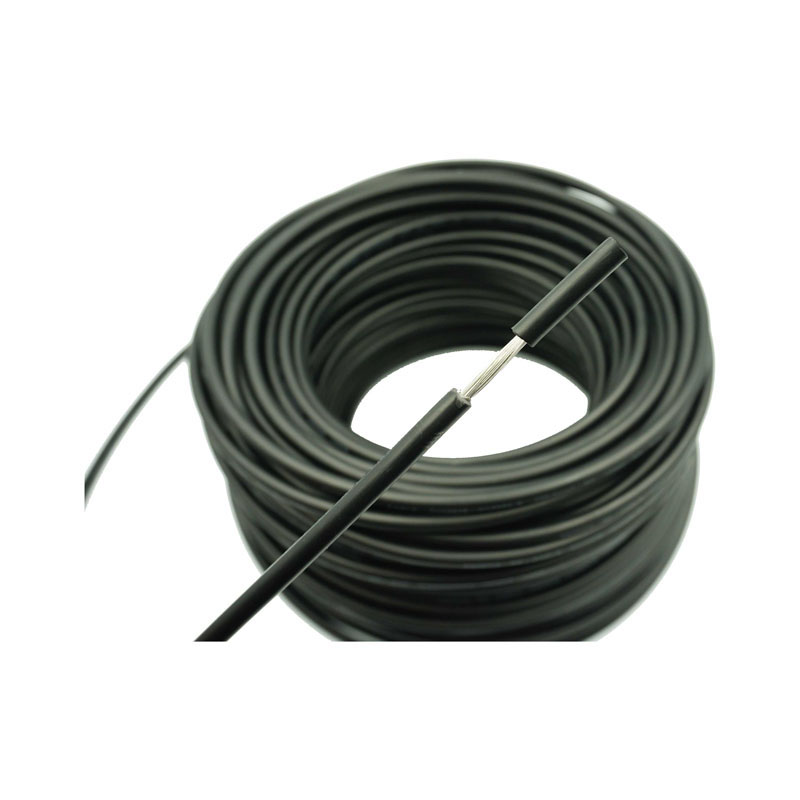

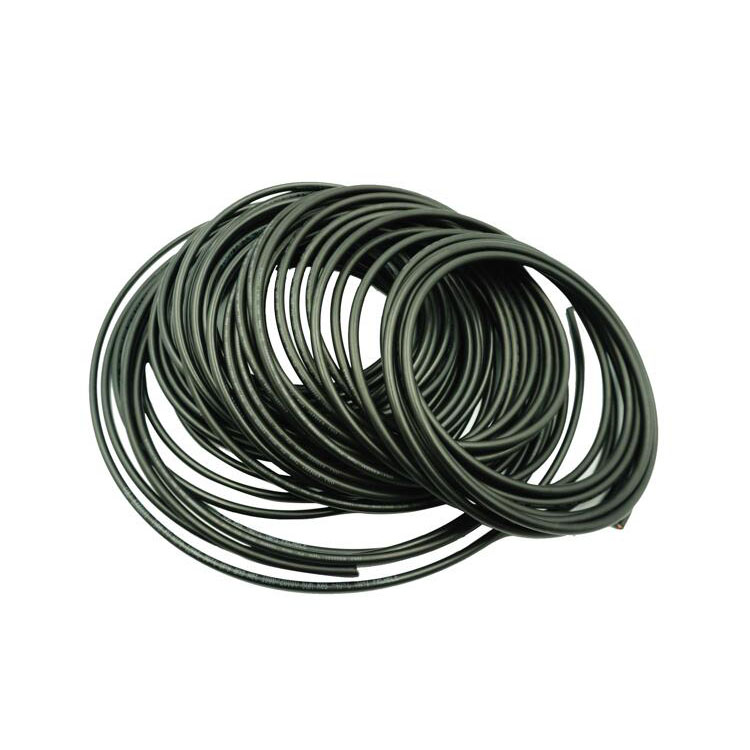

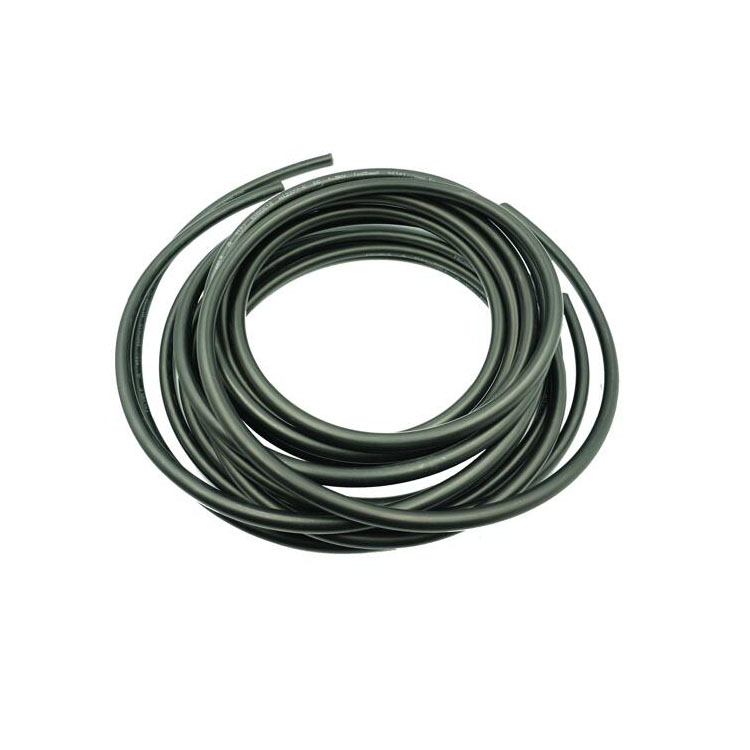

I cavi fotovoltaici in rame stagnato puro IEC 62930 sono solitamente composti da cavi in rame multifilo, modelli diversi hanno una sezione trasversale del conduttore diversa. I numeri di disegno a 56 e 84 fili sono modelli comuni, fare riferimento a 4 mm² e 6 mm². Il nostro cavo (cavo fotovoltaico in rame stagnato puro) è stato appositamente progettato e selezionato con elevata resistenza al calore, agli agenti atmosferici e ai raggi UV per garantire un funzionamento stabile a lungo termine in ambienti esterni. I cavi fotovoltaici in rame stagnato sono installati tra i pannelli solari e collegati all'inverter. Quando il sole splende sui pannelli fotovoltaici, questi generano corrente continua, che viene trasmessa all'inverter tramite il cavo fotovoltaico. L'inverter converte quindi la corrente continua in corrente alternata e la fornisce all'apparecchiatura o alla rete che deve essere utilizzata. Forniamo cavi di alta qualità appositamente progettati e realizzati per collegare i vari componenti di un sistema di generazione di energia solare e trasmettere energia CC/CA.
EN50618 Portata di corrente dei cavi specificata nella norma
Tabella A.2 — Utilizzo consigliato dei cavi per impianti fotovoltaici
| 1 | 2 | 3 |
| Costruzione | Uso consigliato | Commenti |
| Cavi per sistemi fotovoltaici H1Z2Z2-K | Destinato all'uso in impianti fotovoltaici, ad es. acc. all'HD 60364-7-712. Sono destinati all'uso permanente sia all'esterno che all'interno, per l'installazione mobile, sospesa e fissa. Installazione anche in tubazioni e canaline sopra, dentro o sotto intonaco e negli elettrodomestici. Adatto per l'applicazione in/su apparecchiature con isolamento protettivo (classe di protezione II) Sono intrinsecamente a prova di cortocircuito e di guasto a terra sec. all'HD 60364-5-52. |
Per i raggi di curvatura consigliati vedere EN 50565-1:2014, Tabella 3 Massimo. temperatura di conservazione: + 40 ℃Min. temperatura di installazione e movimentazione: - 25 ℃ |
Tabella A.3 — Portata di corrente dei cavi fotovoltaici
|
Area della sezione trasversale nominale
mm2
|
Portata di corrente in base al metodo di installazione | ||
|
Cavo singolo libero in aria
A
|
Cavo singolo su una superficie
A
|
Due cavi carichi che si toccano su una superficie
A
|
|
| 1,5 | 30 | 29 | 24 |
| 2,5 | 41 | 39 | 33 |
| 4 | 55 | 52 | 44 |
| 6 | 70 | 67 | 57 |
| 10 | 98 | 93 | 79 |
| 16 | 132 | 125 | 107 |
| 25 | 176 | 167 | 142 |
| 35 | 218 | 207 | 176 |
| 50 | 276 | 262 | 221 |
| 70 | 347 | 330 | 278 |
| 95 | 416 | 395 | 333 |
| 120 | 488 | 464 | 390 |
| 150 | 566 | 538 | 453 |
| 185 | 644 | 612 | 515 |
| 240 | 775 | 736 | 620 |
| Temperatura ambiente: 60 ℃ (vedere Tabella A.4 per altre temperature ambiente) max. temperatura del conduttore: 120 ℃. | |||
| NOTA Il periodo di utilizzo previsto a max. temperatura del conduttore di 120 ℃ e ad una temperatura max. la temperatura ambiente di 90 ℃ è limitata a 20 000 ore. | |||
